Нестандартная дверь модели Н-10Д
Характеристики
| Модель | Н-10Д |
| Страна | Россия |

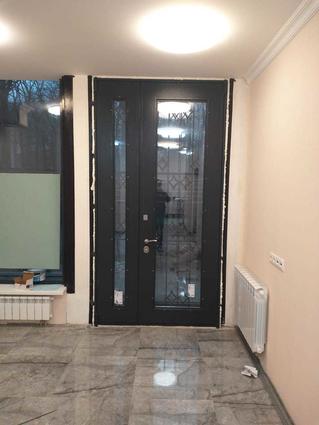

Двустворчатая дверь модели Н-10Д Отделка снаружи шпонированные панели "Солид" цвета "Венге". Двустворчатые двери обычно устанавливают в таких помещениях, где ширина дверного проема не соответствует общепринятым стандартам, часто двустворчатые двери можно встретить в тамбурах или офисных зданиях. Конструктивно двустворчатая дверь представляет из себя конструкцию из одной широкой створки и второй, вспомогательной, которая в обычное время зафиксирована в закрытом состоянии запорным механизмом типа "Питон" или "Удав"
Схема дверного блока Н-10Д | 1 - дверная коробка 2 - дверное полотно 3 - Z-образный профиль 4 - П-образное силовое ребро 5, 6 - стальные листы 8 - незамкнутая полость замковой стойки 11 - внешняя декоративная панель 12 - внутренняя декоративная панель 14 - петля «Неман» 15 - уплотнительный элемент |

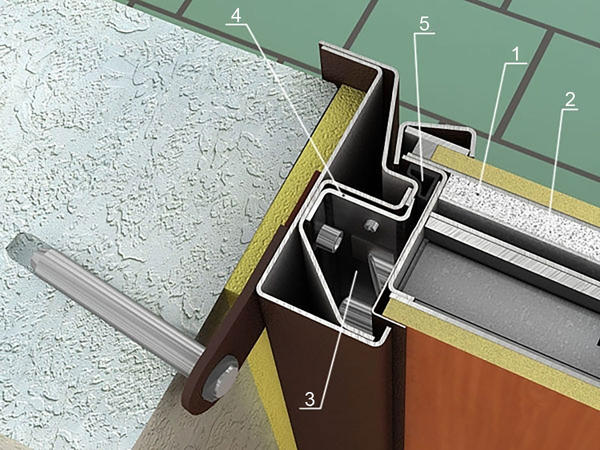

Схема замкового блока Н-10Д
| 4 - защитная вставка 5 - опорный лист 10 - паз петлевой стойки 11 - регулировочная планка 15 - уплотнительный элемент |

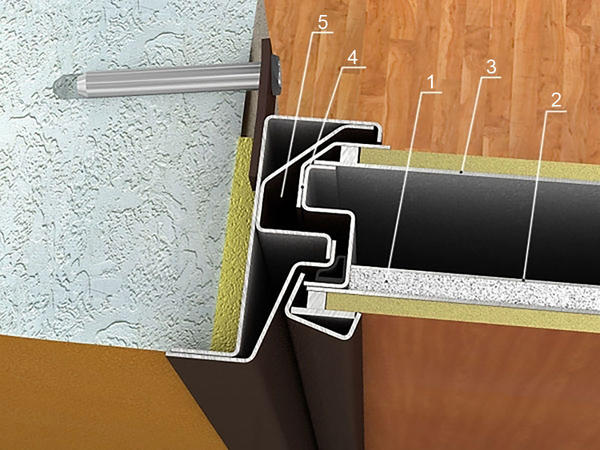

Схема петлевого блока Н-10Д
| 4 - защитная вставка 5 - опорный лист 6 - внутренний зашивочный лист полотна 9 - выступ полотна 10 - паз петлевой стойки |
