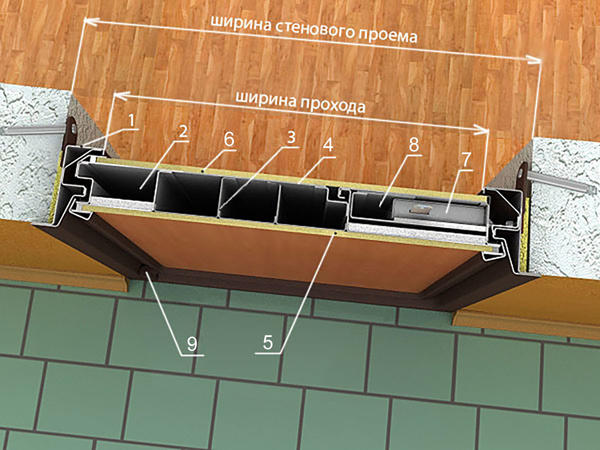

1 - дверная коробка
2 - полотно
3 - защитная панель (сайдинг)
6 - внутренний зашивочный лист полотна
7 - внешняя декоративная панель
8 - внутренняя декоративная панель
12 - нижний замок
13 - замочный отсек
14 - петля «Неман»

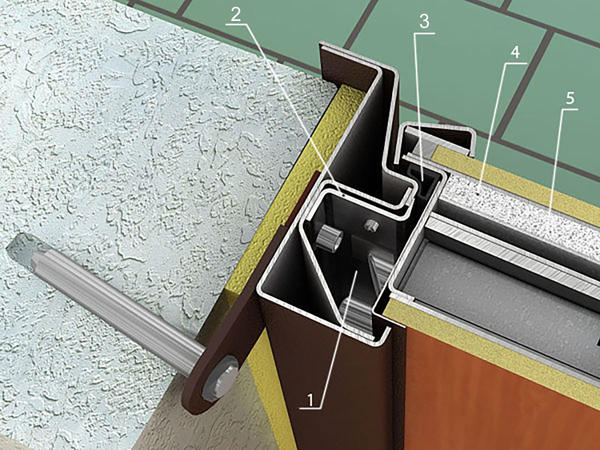

Схема замковой зоны двери Неман Н-10![]() | 4 вставки из ЦСП толщиной 10 мм 5 опорные листы из стали 08ПС толщиной 1 мм 10 паз 11 регулировочная планка из полированной нержавеющей стали 15 уплотнительный элемент |

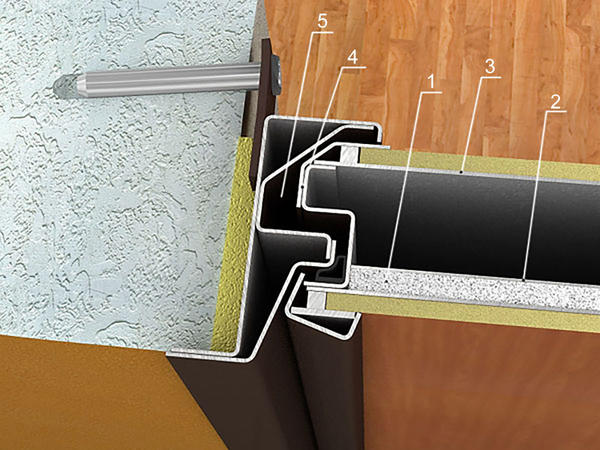

Схема петлевой зоны двери Неман Н-10![]() | 4 вставки из ЦСП толщиной 10 мм 5 опорные листы из стали 08ПС толщиной 1 мм 6 внутренний зашивочный лист полотна из стали 08ПС толщиной 2 мм 9 выступ 10 паз |
